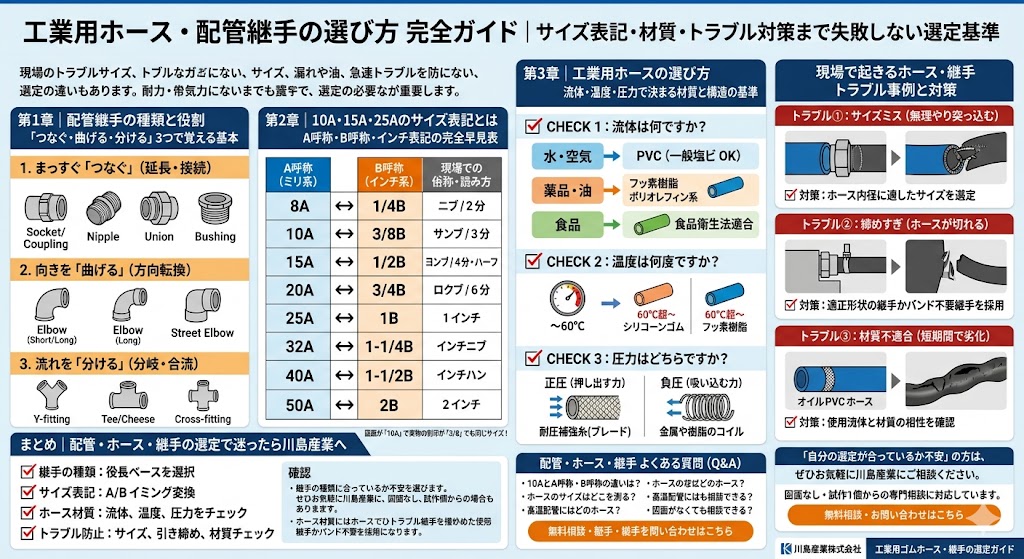

工業用ホース・配管継手の選び方完全ガイド｜サイズ表記・材質・トラブル対策まで失敗しない選定基準

配管のパーツは膨大な種類がありますが、「何をするための部品か」という役割で整理すると、

実はシンプルです。

大きく「つなぐ」「曲げる」「分ける」の3つで分類できます。

1. まっすぐ「つなぐ」（延長・接続）

管と管をまっすぐ延長したり、機器と接続したりするための基本パーツです。

• ソケット／カップリング：同じ太さの管同士を直線でつなぐ。最も基本的な延長パーツ。
• ニップル：両端におねじ（外ネジ）が切ってある短い管。めねじを持つ機器同士をつなぐ接続用パーツ。
• ユニオン：配管の途中に設置し、メンテナンス時に取り外しできる便利な継手。
• ブッシング：太いねじ穴に入れて径を小さくし、細い管をつなぐサイズ変換アダプター。

2. 向きを「曲げる」（方向転換）

流体の進路を変えるためのカーブパーツです。

• エルボ：90°または45°に曲がる。狭い場所向けの急カーブ「ショート」と一般的な「ロング」がある。
• ストリートエルボ：片側がおねじ、もう片側がめねじ。継手を一つ省いて省スペースで曲げられる。

3. 流れを「分ける」（分岐・合流）

流体のルートを増やしたり、まとめたりする分岐パーツです。

• ワイ：Y字型。T字よりなめらかに合流・分岐させたい場合に使用。
• チーズ／ティー：T字型。3方向に分岐・合流させる最も一般的な分岐継手。
• クロス：十字型。4方向へ接続する。

配管（金属管・塩ビ管）と違い、柔軟な「ホース」の選定にはさらに注意が必要です。

「何となく透明なホース」で選ぶと、すぐに硬化・破裂します。以下の3つの基準で選定してください。

✅ CHECK 1：流体は何ですか？（材質選び）

流体の種類によっては、ホースが溶けたり硬くなったりします。

• 水・空気： 一般的な軟質塩化ビニールホースでOK。
• 薬品・油： 塩ビではすぐに硬化・劣化します。耐薬品性のある「フッ素樹脂ホース」や耐油性の「ポリオレフィン系ホース」を選びましょう。
• 食品： 必ず食品衛生法に適合した専用ホースを選定してください。

✅ CHECK 2：温度は何度ですか？（耐熱性選び）

• ～60℃まで： 一般的な軟質塩ビホースの使用範囲内です。
• 60℃を超える： 一般的なホースでは寿命が極端に短くなります。「シリコーンゴム」や「フッ素樹脂」など、耐熱性の高い材質が必要です。

✅ CHECK 3：圧力はどちらですか？（構造選び）

• 正圧（押し出す力）： ポンプなどで圧力がかかる場合、破裂を防ぐために**耐圧補強糸（ブレード）**で編み上げられたホースを選びます。
• 負圧（吸い込む力・バキューム）： 吸い込み時にホースがぺちゃんこにつぶれて流路が塞がるのを防ぐため、金属や樹脂のコイルで補強された保形性の高いホースが必要です。

現場で起きるホース・継手トラブル事例と対策｜サイズミス・液漏れ・破裂の原因

最後に、初心者がやってしまいがちな失敗と、それを防ぐポイントを紹介します。

トラブル①：サイズが合わない継手を無理やり突っ込む

• 事例： ホース内径よりも明らかに太いタケノコ継手を、力任せに無理やり差し込んだ。
• リスク： ホースの内側が無理に広げられて傷つき、補強糸が切れてしまいます。これは早期のパンクや破裂の直接的な原因になります。
• 対策： 必ずホース内径に適したサイズの継手を選定してください。（目安：タケノコ部はホース内径の5%アップ程度が推奨されます）

トラブル②：ホースバンドの締め付けでホースが切れた

• 事例： 鋭利なタケノコ継手にホースを差し込み、漏れないようにホースバンドを力いっぱい締め付けた。
• リスク： 継手の角（カド）が鋭利すぎると、締め付けた力でホースの内側が切れてしまい、そこから漏れが発生します。これでは本末転倒です。
• 対策： ニップル部の山に適度な丸み（0.3R程度）がある継手を選ぶか、バンド締め付けが不要なホース専用継手（トヨコネクタなど）を採用して、作業者によるバラつきをなくすのが理想です。

トラブル③：材質の確認不足でホースが短期間で硬化・劣化した

• 事例： 耐油性の確認をせずに一般塩ビホースを油圧ラインに使用した。
• リスク： 油によってホースが膨潤・硬化し、数週間で使用不能になります。漏れが発生すると設備停止につながります。
• 対策： 使用流体と材質の相性を必ず確認してください。迷った場合は川島産業にご相談ください。
